床のたわみ
スラブ下面への鉄骨小梁増設
F-2-304
RC造
 |
| １．事前調査 |
|
- ①
- 現場調査により、適用条件を満たしていることを確認する。
- ②
- たわみの状況、原因を確認し、施工計画をたて、工期を決定する。
|
 |
|
|
２．内装仕上材等の撤去
|
- ①
- 当該住戸の（たわんだスラブの補修範囲の）下階住戸の壁、天井仕上材を撤去し、内装部分に対する養生を行う。
|
|
|
| ３．準備 |
- ①
- 器材・資材の搬入、仮設電源を準備する。
- ②
- 足場を設置する。
- ③
- 躯体の実測と墨出しをする。
|
|
|
|
４．鉄骨小梁の設置
|
- ①
- 鉄骨小梁（Ｈ形鋼）の設置位置に合わせて、ガセットプレート取付用あと施工アンカーを両側の梁にセットする。（※１）（※２）なお、無収縮モルタル充填のＨ形鋼天端とスラブ下端のクリアランスは、施工性や搬入のためのＨ形鋼の分割による継手の有無等から決定される。
- ②
- ガセットプレートをＨ形鋼にセットする。
- ③
- Ｈ形鋼を設置し、高力ボルト締めを行う。（※３）
※既存躯体の精度に対応する調整は、ベースプレート側の無収縮モルタルで調整する。なお、ガセットプレートのボルト孔を水平方向ルーズとする場合もある。
 ※アジャストボルトを省略する場合もある。 鉄骨小梁の取付例（引用１（１）一部修正） |
|
|
|
５．ひび割れ補修
|
- ①
- スラブのひび割れを樹脂注入工法（ＲＣ造Ｇ－２－３０１）で補修する。
|
|
|
|
６．無収縮モルタルの圧入と養生
|
- ①
- Ｈ形鋼上部とスラブ下端のすき間に無収縮モルタルを圧入して、スラブ荷重をＨ形鋼に伝達できるようにする。
- ②
- 圧入ののち、強度を確認、または所定の存置期間を確保する。
※上記の他、固練りの無収縮モルタル等を充填する場合も
ある。

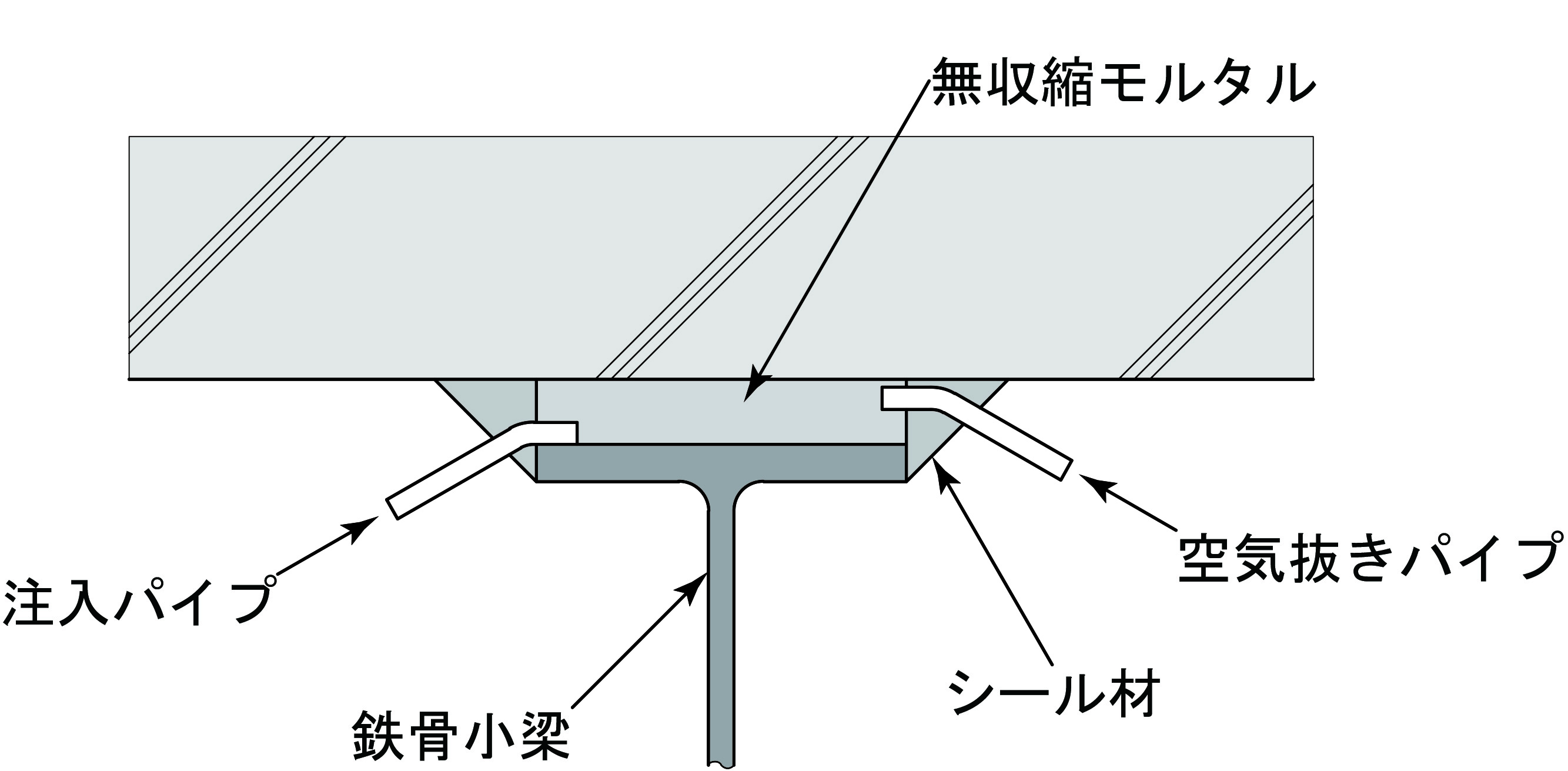

鉄骨小梁取付断面部（無収縮モルタルの圧入例）（chord作成） |
|
|
|
７．内装仕上材等の復旧
|
- ①
- 床レベルの補正を行い、撤去した補修スラブの床仕上げ、下階の壁・天井仕上げを復旧する。
|
|
|
| ８．最終確認 |
- ①
- 水準器を用いて床仕上げ面の水平を確認する。
- ②
- 足場等を撤去のうえ、片付け、清掃を行う。
|
|
|
|
 |
（※１）あと施工アンカーを用いて補修を行う場合は平13国交告第1024号「特殊な許容応力度及び特殊な材料強度を定める件」に適合する必要がある。また、強度や耐久性等の品質を確保するために、「あと施工アンカー・連続繊維補強設計・施工指針」（参考２）や「建築改修工事監理指針」（参考３）等、適切な指針類に基づいて管理・施工する。
（※２）あと施工アンカーは地震時に抜け出す状態を想定し、鉄骨小梁が落脱しないように措置を講ずる必要がある。
（※３）ＪＩＳ形高力ボルト、トルシア形高力ボルトを使用する場合が多い。
|
|
|
 |
- 補修工事に先立ち、管理組合（分譲共同住宅の場合）又は建物所有者（賃貸住宅の場合）を介して下階住戸居住者の承諾を得る必要があり、別途仮移転、住戸養生等が必要になる。
- ひび割れによる床強度の低下や床振動の拘束等の補修方法としては、確実な工法である。ただし、床配筋がベンド配筋の中央部シングルの場合は注意が必要となる。
- 鉄骨小梁に耐火被覆が必要な場合がある。
|
|
|
| № |
書名［該当箇所］ |
編著者 |
発行所 |
| 1 |
コンクリート診断技術’25 基礎編[(1)p324(図5.5.10-3)] |
(公社)日本コンクリート工学会 |
(公社)日本コンクリート工学会 |
| 2 |
あと施工アンカー・連続繊維補強設計・施工指針 |
国土交通省住宅局建築指導課 |
国土交通省 HP |
| 3 |
建築改修工事監理指針 令和４年版（下巻）［８章１２節あと施工アンカー工事］（国土交通省大臣官房官庁営繕部監修） |
(一財)建築保全センター |
(一財)建築保全センター |
| 書名 |
編著者 |
発行所 |
| 建築技術1995年3月号［p150～154］ |
小柳光生 |
(株)建築技術 |
| 各種合成構造設計指針・同解説（第３版）［第４編各種アンカー設計指針］ |
(一社)日本建築学会 |
(一社)日本建築学会 |
| 公共建築改修工事標準仕様書（建築工事編）令和７年版［８章１２節あと施工アンカー工事］（国土交通省大臣官房官庁営繕部監修） |
(一財)建築保全センター |
(一財)建築保全センター |

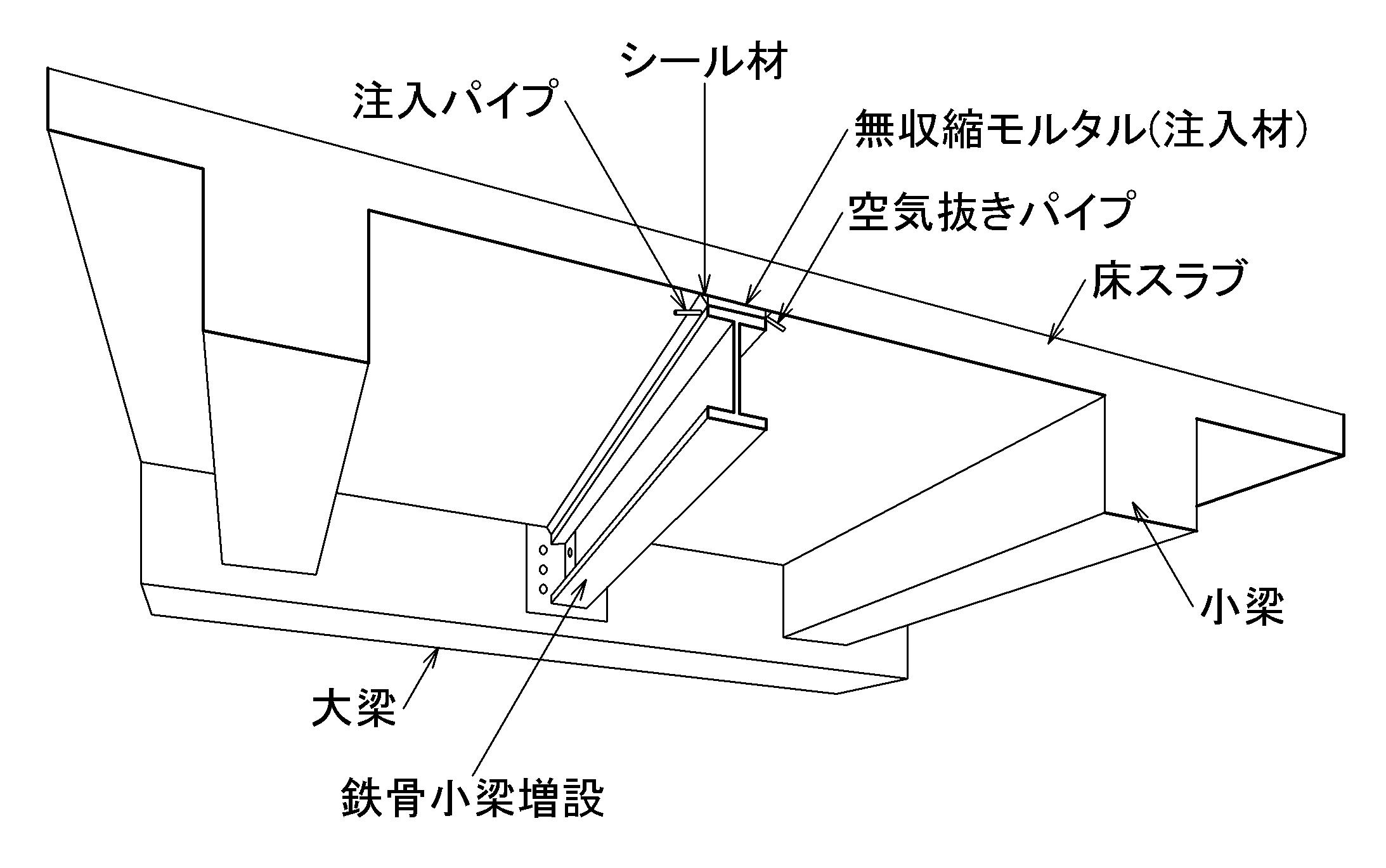

概念図（chord作成）
